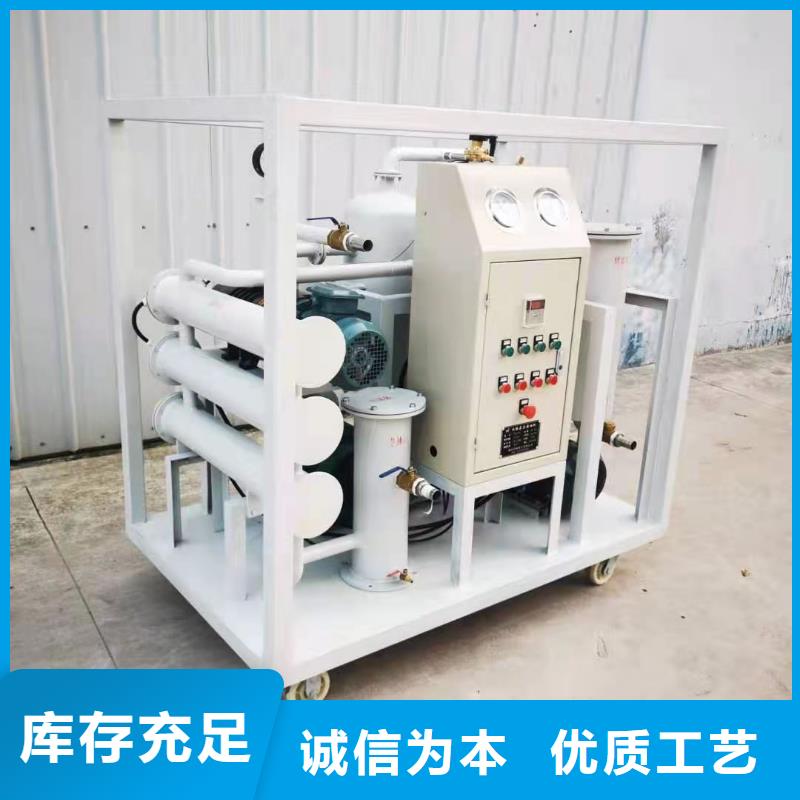

辽宁滤油机概述为适应电力维修部门现场检修各类高低压带油设备的需要，我们参照日本加藤公司技术，严格执行 标准以DL/T521－2004真空净油机使用导则为指导，设计具有体积小，比例重量轻、移动方便、噪声低、连续工作时间长，性能稳定，操作方便等特点，是各电厂、电站、变电所、电器制造厂、工矿企业过滤变压器油、透平油、润滑油 机油、液压油 等油液中的水份、气体和杂质的理想设备。二、主要用途1、本机可用于各类油浸变压器、油浸电流、电压互感器、透平油、机油、液压油、润滑油及少油继路器，进行现场滤油及补油。2、本机可用于对上述设备进行现场热油循环干燥，尤其是对油浸电流、电压互感器及少油断路器的热油循环干燥更为有效。3、本机可用于对密封油浸设备进行现场真空注油和补油及设备抽真空。4、本机还可以用于对轻度变质的变压器油进行再生净化，使其性能达到合格油标准。三、主要特点本机与国际国内的同类产品相比较有如下特点；1、体积小、重量轻，是同类产品重量的二分之一。2、改进完善了油气分离的设计。利用真空进油，装设了管状旋转喷油器，减少了阻力，回旋速度快，增加了油气分离效果。3、根据用户的需要，净油器部分的过滤介质由特制精滤芯为过滤介质，特制精滤芯为：无味的聚丙烯为原料经过熔融、喷射、牵引、接收成型而制成的管状滤芯。4、一机多能，这是本机的一个重要特点。由于本机在现场使用，并利用原来的带油设备做储油罐，使热油循环本机与设备之间，这样便使滤油、再生、热油循环干燥三种功能同时进行，省工、省时、确为一举三得。四、工作原理真空净油机是根据水和油的沸点不同而设计的，它由真空加热罐、精滤器、冷凝器、初滤器、水箱、真空泵、排油泵以及电气柜组成。真空泵将与真空罐内的空气抽出形成真空，外界油液在大气压的作用下，油经过入口管道进初滤器较大的颗粒，然后进入加热罐内，经过加热到40－75℃的油通过自动油漂阀，此阀是自动控制进入真空罐内的油量进出平衡。经过加热后的油液通过喷翼飞快旋转将油分离成半雾状，油中的水份急速蒸发成水蒸气并连续被真空泵吸入冷凝器内，进入冷凝器内的水气经冷却后再返原成水放出。在真空加热罐内的油液，被排油泵排入精滤器通过滤滤芯将微粒杂质过滤出来。从而完成真空滤油机迅速除去油中杂质、水份、气体的全过程，使洁净的油从出口处排出机外。

辽宁滤油机安装调试1、将本机进油管接汽轮机组主油箱底部排油口，出油管接在油箱管路上从上部返回油管。2、按机器总功率的大小接好三相四线电源，并使真空泵转向与箭头指向一致。3、点动真空泵、排油泵应无卡阻和偏心振动现象。4、检查各油、气、水管路应无泄漏。5、通过排水阀向储水室注入自来水。七、操作方法1、启动真空泵，真空度达 值时(约一分钟后)微开充气阀，使真空度稳定在-0.075～-0.095之间(以运行中真空罐汽化沫不大量上升为宜)。2、开启进油阀，当真空室油位达中线时启动排油泵。3、启动加热器，并将温度预设到50～70℃(根据油品自行调节)。4、正常工作时，观察油标，保持进出油平衡。5、停机时先停加热系统3分钟，再停真空泵，关进油阀，待余油排完后停排油泵，并打开充气阀，使真空表指示为零， 关断空气开关。八、注意事项1、若条件许可，本机的进油口 接到透平油 点，以便固体污染物和水的顺利滤除。2、本机采用了型特殊真空分离塔，当含水较多时，真空度不宜太高，以免汽化挥发太猛，甚至出现真空泵排气口喷油现象，待循环数遍后，可随油中水份的减少逐渐提高真空度。单位名称：青岛天正华意电气设备有限公司

辽宁滤油机抗燃油滤油机资料一、滤油机型号及售后服务承诺:产品名称规格型号流量（L/min）数量单位备注磷酸脂抗燃油滤油机TH-501台售后服务承诺：1.质量保证期为叁年，叁年内所有无人为损坏的配件均免费提供。2.卖方对滤油机的使用和维修技术咨询提供良好的保证，卖方保证其指定技术服务与维修的部门在接到买方电话（传真）后2小时内对买方提出的问题给予答复（电话或传真），必要时24小时内派技术人员到买方所在地，直到问题解决。3.滤油机到货后，买方提前2天通知卖方参加开箱检验，若未到达，视为卖方认可买方的检验结果，并承担后果。滤油机在安装、试运时，买方提前2天通知卖方，卖方应派技术人员到现场指导。4.现场安装时，发现属于卖方图纸、设计、尺寸、制造质量等问题，由卖方负责解决，并根据买方要求，立即进行无偿修理或更换；由此所发生的责任、费用均由卖方负责。5.针对滤油机的安装维护使用，免费培训设备操作及检修人员。6. 保证向需方所提供货物是全新，未使用过的，技术是先进且成熟，质量是优良的产品，产品采用的是 材料和 工艺制成，符合可靠、运行有效和易于维护的要求。

辽宁滤油机产品概述过去，一般采用定期投入压力式滤油机和离心滤油机，以运行油中的杂质和水份，但这两种设备操作复杂，油料浪费严重，滤除水份和杂质的效率太低，不能满足设备的运行要求。目前用于油过滤装置主要是利用沉降和过滤原理，其基本结构由沉积箱、过滤箱和贮油箱构成。在沉积箱中设有多层分离网，依靠油和水的重力差，油中的水在穿过分离网时凝聚成水滴，沉降在箱体下部，由自动抽水器排出箱体外，这些滤油设备设计容量大，体积尺寸也大，而且从使用情况看，普遍存在着除水效果差、油脏、易堵塞净化装置等现象。若采用DTL系列真空透平油滤油机，不但有效除掉油中的汽、水及杂质，而且能够自动破乳化。从而达到真正的对变压器油、开关油、汽轮机透平油进行净化的效果。三、用途及特点用途:本机主要用于发电机组的透平油处理，能快速、有效除去油中的水份、气体、杂质，提高油料品质，保证机组调节、润滑系统正常工作，延长机组的维修周期。特点:1、脱除水份能力强，能使浑浊的油变得清澈透明。2、滤除杂质能力强，初滤芯能除去油中的大量杂质，大面积深层次的精密滤材可除去油中的细微颗粒，可代替油系统清洗装置使用，使污染严重的油系统也能恢复到油控制标准之内。3、自动化程度高，小巧轻便，可靠，操作简单。4、一机多能是本机的一个重要特征，由于本机在现场使用，并利用原有带油设备做储油罐，使热油循环于本机设备之闾，这样便使滤油、再生、热油循环干燥三种功能同时进行。省工省时确为一举三得。因此， TH系列真空透平油滤油机是透平油及需要脱除大量水份和实现精密过滤杂质的理想设备。

辽宁滤油机加热系统 ⑴ 配备有充足的加热功率，采用电加热；⑵ 配置有自动恒温控制装置；⑶ 设置有加热保护功能装置；⑷ 完全杜绝加热系统无油加热，加热系统与真空系统、排油系统三位一体联锁，只有当真空泵、油泵都启动后才能启动加热系统，避免油温过高损坏设备。⑸ 温度控制采用区间控制，避免油温达到设定温度值接触器频繁启动，限度延长电器使用寿命。⑹ 优化的加热装置设计，有效地杜绝了滤油过程中有害气体的产生，形成可靠的加热系统，化的管路设计确保无“死油区”，而油温可在10 ～100 ℃之间任意调节，恒温加热。同时，根据气候不同，设置有自动和手动加热方式供选择。 ⑺ 采用辐射间接加热技术较低的表面热负荷可以保证油在加热过程中不会局部过热。排油系统 ⑴ 基本要求：手动盘车，无卡阻现象，运转时，轴封不漏油，技术指标达到标准；⑵ 油泵选用国内品牌。⑶ 电机 选用国内品牌电机.⑷ 油泵经精密加工手段，采用独特密封方式，确保油泵无泄漏；既使在整机系统处于极限真空，油泵出油照正常，确保整机性能稳定，提高油品处理效率。真空分离系统 双级真空分离罐，可靠的真空分离技术，由雾化器、反应器、分离室，聚油箱、抽气室、观察窗、液位器组成；雾化器：将进入真空分离系统的油雾化，喷射到反应器上；反应器：由多个反应环组成，让喷射到反应器上的油雾形成油膜，让油中的水分、气体尽可能的挥发，大大提高脱水脱气的效率；分离室：位于反应器与聚油箱之间，油液在此区间运行时、水分、气体、与油液再一次分离；聚油箱；将分离了水分、气体的油液聚集，由排油泵排出；抽气室：将反应器、分离室中分离的水蒸汽，残余气体从真空分离系统抽出。避免水分、气体重新溶于油液；观察窗：采用钢化玻璃作为观察镜，取代有机玻璃作为观察镜时在高温高真空条件下凹陷变形的缺陷；配置自动液位控制装置，实现进出油的自动平衡调节，恒定滤油系统达到人机分离的目的；采用复式立体蒸发结构，从而增大了蒸发面积并且延长了净化油液在真空分离系统中的蒸发时间，大大提高脱水（游离水、微水）脱气的效率，。

辽宁滤油机抗燃油专用滤油机用途及特点：用途:TH系列抗燃油专用滤油机能快速脱除磷酸脂抗燃油中的大量水分、气体和杂质，以及乙炔、氢气、甲烷等油液中的有害成份；同时还能有效去除油液中的酸性物质、胶质及色素，使净化后的油液基本达到新油指标，重复使用。特点: TH系列抗燃油专用滤油机采用纯物理处理方法对油液进行脱水、脱气、脱酸、脱色及除杂处理，不影响油液的组份及使用性能。同时它集油液的精密过滤、脱水、脱气、真空立体蒸发技术和自动化控制技术于一体，操作简单、运行、可靠。能有效保证用油设备正常运行，避免事故发生。1、 设备与油液相接触的管道及罐体均采用S316不锈钢材料制作，所有密封件均采用耐油、耐腐蚀、耐高温，并与油液相容的聚四氟乙稀材料。2、 设计上充分考虑到磷酸脂抗燃油的特点，低温运行、纯物理净化，不会给油品带来任何损坏。3、 滤除杂质能力强。采用具有复合微孔结构的过滤材质，耐腐蚀耐高温，机械强度好，使用寿命长，能深层次的滤除油中的细微颗粒。4、 脱水、脱气能力极強。设备采用特制个性化的聚结分离器对油液进行破乳化处理，能快速脱除油液中的大量水分；同时采用大排量的真空泵对系统进行抽真空处理，保证了能将油液中蒸发出的水蒸气及其它气体快速排出；5、 除酸、脱色能力极明显。设备采用吸附剂对油液进行除酸、脱色处理，能有效去除油液中的酸性物质、胶质及色素。6、 设备设有完善的保护装置。通过各执行原件对设备的温度、压力、真空度、停电、超压、欠压、过载等实施保护，能有效保证设备正常运行，防止事故发生。7、 设备操作简单，运行可靠，完全可实现无人值守。8、 对真空分离器内蒸发出的高温高热水蒸气及其它气体进行冷凝除水、干燥处理，增强设备的有效输出功率，大大延长真空泵的使用寿命。9、 设备为整体集装式，所有部件固定在一个底盘上，并底盘下装有便于移动的滚轮。设备上还设有便于移动的吊环，使其设备外型美观、结构紧凑、轻便、便于移动、安装和维护方便、更换滤芯及其它部件便捷。

辽宁滤油机安装调试1、将本机进油管接设备要处理的油箱排油口，出油管接在另一油箱 2、按机器总功率的大小接好三相四线电源，并使排油泵转向与箭头指向一致。3、点动进油泵应无卡阻和偏心振动现象。4、检查各油、路应无泄漏。六、操作方法1、先接好进出油管子，再接好电源线，点一下开关，看电机的转向。2、开启进油阀，启动排油泵。3、停机时先停关进油阀，待余油排完后停排油泵，关开关。七、注意事项1、若条件许可，本机的进油口接到储油箱的点，以便固体污染物和水的顺利滤除。2、本机采用了多级过滤，当杂质较多时，应多将油待循环过滤数遍后方可。温湿度巡检仪由真彩TFT液晶屏、按键、ARM微处理器为核心的主板、主电源、外供变送器电源、智能通道板、大容量FLASH等构成。?可配备不同类型的智能通道板，根据应用要求选择?内置大容量FLASH，可通过U盘快速将FLASH中的数据转储到计算机中。内置的FLASH的容量为64M，8通道时若1秒记录一次可记录1040小时，20秒记录一次可记录8650天 。快1秒记录一次所有通道的数据，记录间隔在1秒-50秒间自由设定，（超过50秒时可选1分钟，5分钟，10分钟，30分钟，60分钟）。非循环和循环两种记录方式。?数字显示画面、棒图显示画面、实时曲线画面、追忆曲线画面?追忆曲线读数光标功能?测量、显示、记录精度±0.05％ FS?可组态8点报警功能二、型号规格1 2 3 4 5 TH-05/ S V T USB?1：通道数 1～24通道?2：通讯接口S0：无通讯接口S1：RS232接口S2：RS485接口?3：仪表电源V0：220V ACV1：24V DC?4：输出继电器数量?5：USB：USB接口三、技术规格3.1 显示?320×234分辨力，视域尺寸103×79（mm）?数字显示画面、棒图显示画面、实时曲线画面、追忆曲线画面共四个基本画面?基本误差小于±0.5％F·S，数字显示范围-19999~45000?实时曲线记录间隔1秒~60秒，对应整屏曲线时间300秒~300分?追忆曲线记录间隔从1秒到50秒连续可设超过50秒时可选1分钟，5分钟，10分钟，30分钟，60分钟。可选择循环或非循环两种记录方式
